PET塑料分子结构高度对称，具有一定的结晶取向能力，故而具有较高的成膜性和成性。PET塑料具有很好的光学性能和耐候性，非晶态的PET塑料具有良好的光学透明性。另外PET塑料PET分子结构具有优良的耐磨耗摩擦性和尺寸稳定性及电绝缘性。PET做成的瓶具有强度大、透明性好、无毒、防渗透、质量轻、生产效率高等因而受到了广泛的应用。PBT与PET分子链结构相似，大部分性质也是一样的，只是分子主链由两个亚甲基变成了四个，所以分子更加柔顺，加工性能更加优良。
PET是乳白色或浅黄色高度结晶性的聚合物，表面平滑而有光泽。耐蠕变、抗疲劳性、耐摩擦性好，磨耗小而硬度高，具有热塑性塑料中最大的韧性；电绝缘性能好，受温度影响小，但耐电晕性较差。无毒、耐气候性、抗化学药品稳定性好，吸水率低，耐弱酸和有机溶剂，但不耐热水浸泡，不耐碱。
PET树脂的玻璃化温度较高，结晶速度慢，模塑周期长，成型周期长，成型收缩率大，尺寸稳定性差，结晶化的成型呈脆性，耐热性低等。
通过成核剂以及结晶剂和玻璃纤维增强的改进，PET除了具有PBT的性质外，还有以下的特点：
1． 热变形温度和长期使用温度是热塑性通用工程塑料中最高的；
2． 因为耐热高，增强PET在250℃的焊锡浴中浸渍10s，几乎不变形也不变色，特别适合制备锡焊的电子、电器零件；
3． 弯曲强度200MPa，弹性模量达4000MPa，耐蠕变及疲劳性也很好，表面硬度高，机械性能与热固性塑料相近；
4．由于生产PET所用乙二醇比生产PBT所用丁二醇的价格几乎便宜一半，所以PET树脂和增强PET是工程塑料中价格是最低的，具有很高的性价比。
ABS塑料-概述
ABS树脂是目前产量最大，应用最广泛的聚合物，它将PS，SAN，BS的各种性能有机地统一起来，兼具韧，硬，刚相均衡的优良力学性能。ABS是丙烯腈、丁二烯和苯乙烯的三元共聚物，A代表丙烯腈，B代表丁二烯，S代表苯乙烯。
ABS塑料-名称
化学名称 丙烯腈-丁二烯-苯乙烯塑料
英文名称 Acrylonitrile Butadiene Styrene plastic
ABS塑料-性能
ABS性能
ABS无毒、无味，外观呈象牙色半透明，或透明颗粒或粉状。密度为1.08~1.18g/㎝3,收缩率为0.4%~0.9%,弹性模量值为0.2Gpa,泊松比值为0.394，吸湿性 <1%，熔融温度217~237℃，热分解温度>250℃。
力学性能
ABS有优良的力学性能，其冲击强度极好，可以在极低的温度下使用；ABS的耐磨性优良，尺寸稳定性好，又具有耐油性，可用于中等载荷和转速下的轴承。ABS的耐蠕变性比PSF及PC大，但比PA及POM小。ABS的弯曲强度和压缩强度属塑料中较差的。ABS的力学性能受温度的影响较大。
热学性能
ABS的热变形温度为93~118℃，制品经退火处理后还可提高10℃左右。ABS在-40℃时仍能表现出一定的韧性，可在-40~100℃的温度范围内使用。
电学性能
ABS的电绝缘性较好，并且几乎不受温度、湿度和频率的影响，可在大多数环境下使用。
环境性能
ABS不受水、无机盐、碱及多种酸的影响，但可溶于酮类、醛类及氯代烃中，受冰乙酸、植物油等侵蚀会产生应力开裂。ABS的耐候性差，在紫外光的作用下易产生降解；于户外半年后，冲击强度下降一半。
ABS成型工艺
ABS也可以说是聚苯乙烯的改性，比HIPS有较高的抗冲击强度和更好的机械强度，具有良好的加工性能，可以使用注塑机、挤出机等塑料成型设备进行注塑、挤塑、吹塑、压延、层合、发泡、热成型，还可以焊接、涂覆、电镀和机械加工。ABS的吸水性比较高，加工前需进行干燥处理，干燥温度为70~85℃，干燥时间为2~6h；ABS制品在加工中容易产生内应力，如应力太大，致使产品开裂，应进行退火处理，把制件放于70~80℃的热风循环干燥箱内2~4h，再冷却至室温即可。
ABS注塑工艺
注塑。ABS是最常用的工程塑料，广泛应用于制造齿轮、轴承、把手、泵叶轮、电视机、计算机、打字机壳体、键盘、电器仪表、储电池槽、冰箱部件等及机械工业部件、各种日用品、消费品包装等制品。ABS注塑成型温度160~220℃之间，注射压力在70~130Mpa之间，模具温度为55~75℃。
ABS挤出工艺
挤出。ABS生产管材、板材、片材、及型材等制品，管材可用于各种水管、气管、润滑油及燃料油的输送管；板材、片材可用于地板、家具、池槽、过滤器、墙壁隔层及热成型或真空成型。挤出机的螺杆长径比通常比较高，L/D为18~22之间，压缩比为（2.5~3.0）：1，宜用渐变型带鱼雷头螺杆，料筒温度分别为：料斗部150~160℃，料筒前部180~190℃，模头温度185~195℃，模具温度180~200℃，吹塑成型温度可控制在140~180℃之间。
PP塑料 （聚丙烯）
英文名称: Polypropylene
PP塑料概念
比重：0.9-0.91克/立方厘米
成型收缩率：⒈0-2.5%
成型温度160-220℃
干燥条件：
物料性能 密度小，强度刚度，硬度耐热性均优于低压聚乙烯，可在100度左右使用.具有良好的电性能和高频绝缘性不受湿度影响，但低温时变脆，不耐磨易老化. 适于制作一般机械零件，耐腐蚀零件和绝缘零件
成型性能：
⒈结晶料，吸湿性小，易发生融体破裂，长期与热金属接触易分解.
⒉流动性好，但收缩范围及收缩值大，易发生缩孔.凹痕，变形.
⒊冷却速度快，浇注系统及冷却系统应缓慢散热，并注意控制成型温度.料温低方向方向性明显.低温高压时尤其明显，模具温度低于50度时，塑件不光滑，易产生熔接不良，留痕，90度以上易发生翘曲变形
⒋塑料壁厚须均匀，避免缺胶，尖角，以防应力集中.
特定条件下容易分解
常见制品：盆、桶、家具、薄膜、编织袋、瓶盖、汽车保险杠等。
聚丙烯也包括丙烯与少量乙烯的共聚物在内。PP粒料为本色、圆柱状颗粒，颗粒光洁，粒子的尺寸在任意方向上为2mm～5mm，无臭无毒，无机械杂质。该品以高纯度丙烯为主要原料，乙烯为共聚单体，采用高活性催化剂在62℃～80℃及低于4.0MPa的压力下经气相反应生产聚丙烯粉料，再经干燥、混炼、挤压、造粒、筛分、均化成聚丙烯颗粒。密度为0.90 g/cm3～0.91g/cm3，是通用塑料中最轻的一种。聚丙烯树脂具有优良的机械性能和耐热性能，使用温度范围-30℃～140℃。同时具有优良的电绝缘性能和化学稳定性，几乎不吸水，与绝大多数化学品接触不发生作用。该品耐腐蚀，抗张强度30MPa，强度、刚性和透明性都比聚乙烯好；缺点是耐低温冲击性差，较易老化，但可分别通过改性和添加抗氧剂予以克服。与发烟硫酸、发烟硝酸、铬酸溶液、卤素、苯、四氯化碳、氯仿等接触有腐蚀作用。可用作工程塑料，适用于制电视机、收音机外壳、电器绝缘材料、防腐管道、板材、贮槽等，也用于生产扁丝、纤维、包装薄膜等。
汽车工业
（主要使用含金属添加剂的PP：挡泥板、通风管、风扇等），器械（洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等），日用消费品（草坪和园艺设备如 剪草机和喷水器等）。

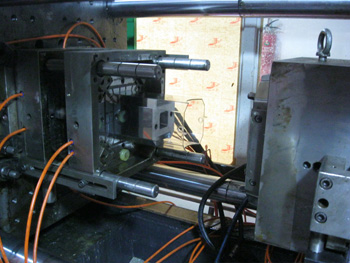

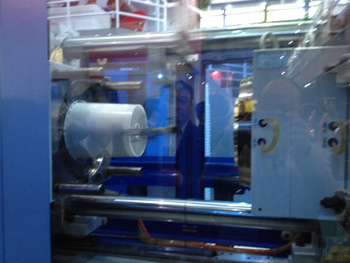

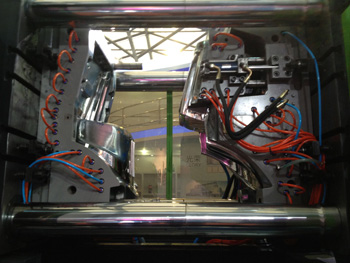

注塑模工艺条件：
干燥处理：如果储存适当则不需要干燥处理。
熔化温度： 220~275℃，注意不要超过275℃。
模具温度：40~80℃，建议使用50℃。结晶程度主要由模具温度决定。
注射压力：可大到1800bar。
注射速度：通常，使用高速注塑可以使内部压力减小到最小。如果制品表面出现了缺陷，那么应使用较高温度下的低速注塑。
流道和浇口：对于冷流道，典型的流道直径范围是4~7mm。建议使用通体为圆形的注入口和流道。所有类型的浇口都可以使用。典型的浇口直径范围是1~1.5mm，但也可以使用小到0.7mm的浇口。对于边缘浇口，最小的浇口深度应为壁厚的一半；最小的浇口宽度应至少为壁厚的两倍。PP材料完全可以使用热流道系统。
|
